      GB/T12459碳钢同心异径管

      时间:2015-12-22 10:09作者:乾鼎管件 点击:

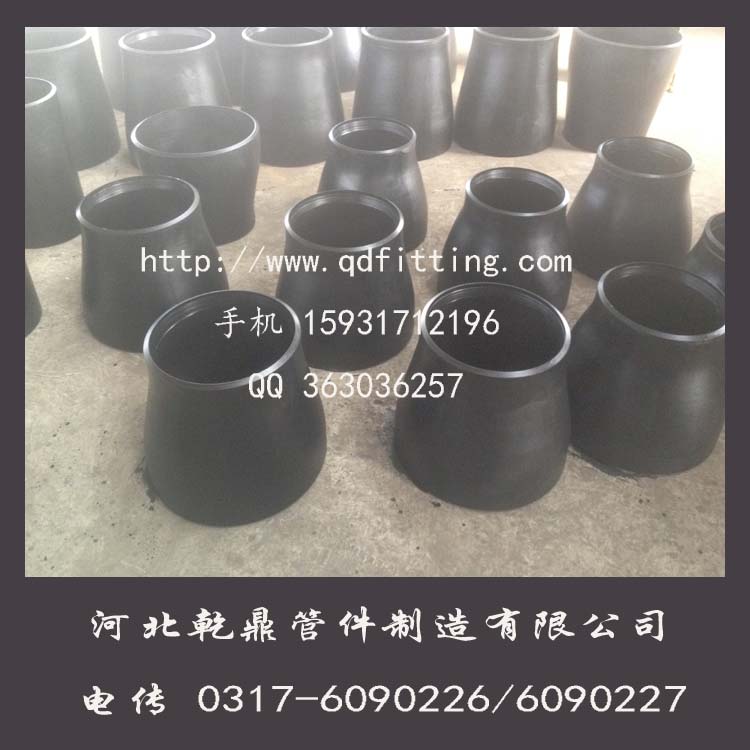

     GB/T12459碳钢同心异径管

            同心异径管又叫同心大小头尺寸允许偏差应符合表4.2.2-3的规定.异径管也叫大小头,用来连接不同尺寸的管子,一般它分为同心异径管和偏心异径管两种,当异径管立起来后两端口的投影是同心圆时,它就叫同心异径管,而偏心异径管的投影是小圆内切于外圆.

            同心异径管的制造工艺最简单,用壁厚较厚的管作为毛坯,扩大一端口径或者用等壁厚的管作为毛坯,缩小一端口径均可。无论扩口或缩口,一般是用模具压制。当前国内普遍采用偏心模具逐级压制偏心异径管,用这种工艺生产的三级以上的偏心异径管,在小头偏心端会产生严重缺口、内壁起瘤、壁厚不均匀及椭圆等现象。

           同心异径管生产厂家按斜截同心异径管截头所得结构代替偏心异径管时,因为斜截面不是圆面而是椭圆面,就会存在端面与直管之间的错边、无法完全相接的问题。如果采用新的压制工艺,即先用同心模具压制出同心异径管,再把压好的同心异径管放入偏心模具中压制整型为所需要的偏心异径管,则其内、外表面光滑,小头平整,壁厚均匀,圆度合格,所用原材料较少。

    同心异径管的质量应符合现行国家标准《钢制对焊无缝管件》GB/T 12459-2005的规定,并应满足下列要求:1) 同心异径管的圆度不应大于相应端外径的1%,且允许偏差为±3mm,同心异径管两端中心线应重合,其偏心值允许偏差为±5mm.2) 同心异径管外观不应有裂纹,重皮,壁厚应大于大径端管段的壁厚.12459-2005里面同心异径管标准允许偏差DN15-65     口径:+1.6  -0.8 内径:±0.8   高度: ±2DN80-100   口径:±1.6   内径:±1.6  高度: ±2DN125-200 口径:+2.4  -1.6 内径:±1.6   高度: ±2DN250-450 口径:+4 -3.2 内径:±3.2   高度: ±2DN500-800 口径:+6.4 -4.8 内径:±4.8   高度:DN500-600 ±2  DN650-750 ±3 DN800 ±5壁厚不小于公称壁厚的87.5%圆度偏差为正负绝对值之和。但是一般500以下圆度为4MM以内。
